А стеклопластик ли это ? Оригинал : Are They Fiberglass Boats Anymore? Недавно я сделал для себя одно довольно печальное открытие. Это случилось , когда я был приглашен одним из моих клиентов посетить аукцион поврежденных штормом лодок у нас в Форт-Лодердейле . В прошлом году здесь во Флориде было два небольших урагана и один тропический шторм , но кроме как для деревьев , другого ущерба они не принесли . Более того , во время одного из этих ураганов я был с видеокамерой на нескольких стоянках , снимая происходящее там . Ничего особенного , за исключением нескольких случаев человеческой беспечности . В основном такие лодки и попали на аукцион . По прибытии на аукцион , огромное открытое поле , заполненное разбитыми лодками , тут же захватило мое внимание . Частично это было вызвано тем , что внешне лодки выглядели так , будто были застигнуты чудовищным штормом вроде урагана Эндрю , а вовсе не совершенно безобидным явлением с силой ветра всего порядка 12 м/с. Бросается в глаза то , что тут у нас нет больших открытых водных пространств - одни реки да каналы . Поэтому зная о высоте волны в шторм максимум в полметра я начинаю чесать затылок , не понимая происхождения таких повреждений .

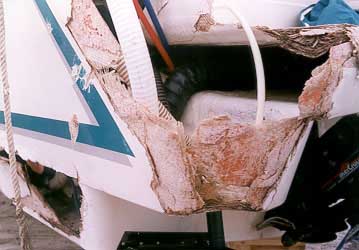

А во-вторых , слишком многие из этих лодок имели степень разрушений , с которой я никогда прежде не сталкивался даже после больших штормов . Большинство виденных мной повреждений , как мне показалось , произошли в результате разных воздействий . Под этим я понимаю следующее . Чтобы полностью разрушить стеклопластиковый корпус , требуется в течение продолжительного времени подвергать его ударам о другой твердый объект . Обычно разрушенный корпус в такой ситуации демонстрирует следы необычайной силы ударов , о чем можно судить по глубоким выбоинам и многочисленным следам по всему корпусу. Но что было удивительно здесь - налицо были разрушения без каких-либо следов продолжительного битья. Или другими словами , эти лодки были разрушены после всего нескольких сильных ударов , а вовсе не долгих часов изматывающего месива. В нескольких своих статьях на тему прочности конструкций я приводил фото катера Bertram 42 , которого сорвало во время Опала (1995 , Флорида) и сильно било о сваи и другие предметы на протяжение многих часов . Ламинат корпуса не подвел и выдержал ужасающие удары . Я привожу эти фото как хороший пример того , насколько прочен может быть самый обычный стеклопластик . Что обращало на себя внимание в случае этих лодок - многие из обломков не несли на себе следов длительного воздействия ударных нагрузок . Более всего это напоминало ситуацию , когда стеклянная бутылка разбивается молотком - для разрушения достаточно одного взмаха . И третье , на что я обратил внимание и что повергло меня в полную депрессию - все эти разбитые лодки открыто демонстрировали , из чего они изготовлены. Что бы это ни было , многие из тех материалов мне были не знакомы . Подозреваю также , что и вы по этим фото не сможете это определить . Конечно , кое-кто может сказать : "Позвольте , но вы же сюрвейер , и вы должны разбираться в таких вещах " . Правильно , но мы не можем присутствовать при изготовлении тысяч лодок , равно как и принимать на веру (если только сами не желаем того) слова производителя . Обследование разбитых корпусов , как в данном случае , и является основным способом познания . К сожалению , такая возможность предоставляется нечасто . * * * * * * * * На страницах этого сайта (yachtsurvey.com) мы много говорим о материалах сэндвичевых конструкций , поскольку время показало их ненадежность в случае корпусов и палуб . Материалы , подобные пенопластам , несут с собой массу проблем , главные из которых расслоение сэндвича и непроклей наружного слоя с заполнителем. Но сегодня мы являемя свидетелями того , как на сцену выходит что-то новое , часто именуемое словами "advanced composites" (улучшенные композиты) . Под композитами обычно принято считать два и более материалов , склеенных вместе . Если вы берете кусок древесины и наклеиваете на него пластик , с технической точки зрения это будет являться композитом . Сэндвичевая палуба с бальзой внутри также является композитом , хотя чаще мы называем ее именно сэндвичем , поскольку знаем , что это означает . А когда в рекламе звучит фраза "улучшенные композиты" , мы понятия не имеем , что за этим может стоять , так как это может быть все что угодно , что и доказывает виденное мной и запечатленное на этих фото .

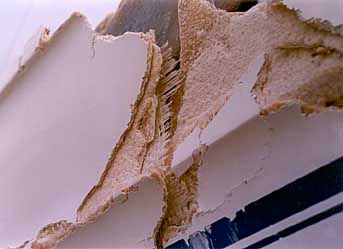

Первый возникший у меня вопрос состоял в том , а можно ли всерьез все здесь виденное по прежнему называть стеклопластиком ? Здесь мы видели корпуса , при изготовлении которых использовалось все меньше и меньше стекловолоконных материалов , зато все больше и больше чего-то иного . У некоторых количество конструкционного стекловолокна было просто шокирующим . Одним из хороших примеров был катер Sea Ray , у которого борт состоял из одного (1) слоя тканого ровинга , двух тонких слоев стекломата , оставшееся же представляло из себя подобие хрупкой шпатлевки .

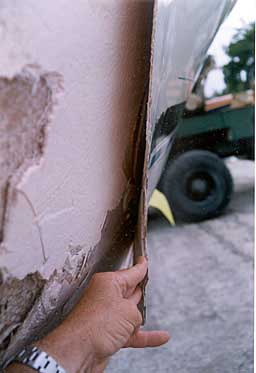

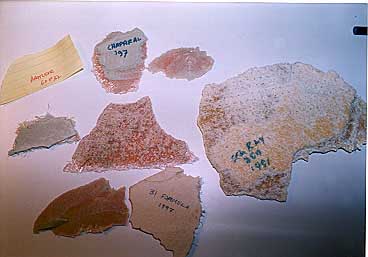

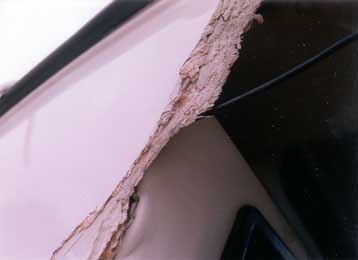

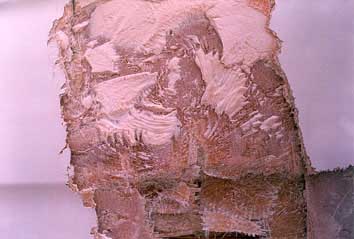

Еще у одной лодки всего два слоя стекломата на всем протяжении были разделены слоем шпатлевки . Конструкционный материал отсутствовал АБСОЛЮТНО , один лишь хилый стекломат . У меня нет ни малейшего сомнения , что если бы я взял молоток , то одного взмаха хватило бы , чтобы пробить борт этой лодки навылет . Что я понимаю , говоря "шпатлевка" ? Ну , внешне это выглядит именно так (кто-то называет ее словом "бондо" , поскольку она похожа на материал с таким названием , применяемый в автосервисе). Ранее я с таким не сталкивался , хотя проблемный Sea Ray имеет своим происхождением начало 90-х. Огромное количество этого материала было выворочено наружу . Взяв в руки , я без усилия раскрошил его пальцами . Это не пенопласт и не Кормат и в разных лодках я обнаруживал его в виде вещества серого , розового и коричневатого оттенков . Не требуется никаких доказательств , что стекловолокно тут составляет совершенно мизерный процент от общей толщины ламината и толщина его достойна сострадания . Что вы скажете по поводу корпуса 8-метрового катера , борт которого имеет толщину около 5 мм , причем 3 мм составляет толщина шпатлевки ? Это означает , что на долю стекловолокна приходится около 2 мм , включая и гелькоат . Можно ли после этого ломать голову , отчего такое количество лодок развалилось на куски после незначительного шторма , в местности , где абсолютно отсутствовало штормовое волнение ? Для меня лично теперь многое ясно . Еще одним фактором , достойным внимания , является обширное отслоение того жалкого слоя стекловолокнистых материалов от внутренней массы (можете считать ее заполнителем , если нравится). Посмотрите на то фото , где я подцепил кусок обшивки и оторвал всю ее напрочь без каких-либо усилий . В данном случае наружный слой состоял , насколько я могу судить , из двух слоев стекломата . Адгезия к заполнителю была нулевой с обеих его сторон . Обратите внимание , как он отваливается по обе стороны "соединения" , как трескается и вываливается наружу. Я не знаю , в чем здесь дело . Честное слово , я до сих пор пребываю в шоке от увиденного и мне нужно время , чтобы полностью осознать значение этого . Эти примеры относились не к паре лодок , а к целому ряду фирм-производителей . Но что куда более важно - у лодок , изготовленных методом традиционного формования из стеклопластика , я не нашел ни одного случая повреждений даже отдаленно напоминающих то , что произошло с этими "улучшеными композитами" . НИ ОДНОГО . Было несколько старых лодок типа Bayliner и Mainship выпуска 70-х годов , которых изрядно побило , но ни один из них не развалился . Может и была пара трещин , но в основном следы ударов и трения. Если это и есть современное судостроение , заслуживает искренней жалости то состояние , в котором оказалась его большая часть. Увиденное мной начинает объяснять некоторые из наиболее частых симптомов , проявляющихся у лодок , что указывает на признаки начала разрушения . Места соединений с палубой разваливаются , серьезные трещины по скулам , переборки , шпангоуты и стрингеры не держатся в корпусе , иллюминаторы невозможно герметизировать . А также трещины от нагрузок в местах , где их быть не должно . Тут уже даже не важно , а как эти материалы влияют на проблему пузырения гелькоата . К чему вести рассуждения о высококачественных смолах , если бОльшая часть корпуса состоит из непонятного материала ? Что заботит меня больше всего как сюрвейера , так это то , что мы по прежнему продолжаем звать эти лодки стеклопластиковыми , хотя по факту стекловолокно там самый последний ингредиент . Как можно называть стеклопластиком то , где содержание "стекла" всего 10-20 % ? Это раньше я подходил к корпусу и задавал себе вопрос - это сэндвич или нет ? Сейчас же вопрос можно отнести ко всей матрице в целом . Из чего это сделано ?

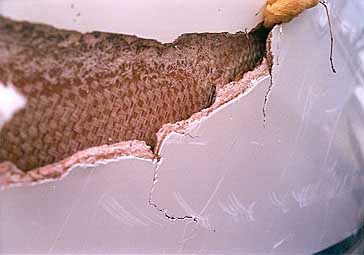

В случае верхнего фото внешний вид обманчив . Если вы заглянете внутрь корпуса , перед вами предстанет поверхность , образованная тканым ровингом . А обман тут состоит в том , что этот ровинг и является единственным , - все остальное состоит из других материалов . Если сюрвейер в своем отчете назовет это стеклопластиком , это будет являться ошибкой , за которую на него можно смело подавать в суд . К сожалению , не имея возможности делать в корпусе отверстия , у него нет никакой возможности определить это . Видя изнутри корпуса слой ровинга , и я скорее всего совершу ту же ошибку .
Что еще хуже - приходится гадать , а не сделал ли это изготовитель с целью ввести в заблуждение покупателя . Ровинг на несколько порядков прочнее стекломата . Из соображений прочности ламината в целом ровинг кладут снаружи , а не изнутри . Поэтому трудно не придти к выводу , что наличие ровинга с внутренней стороны - просто попытка ввести в заблуждение . * * * * * * Один из явно напрашивающихся выводов состоит в том , что прочностные и ударные характеристики подобных материалов несколько хуже чем просто "недостаточные" . В прошлые времена было обычно справедливо рассуждение , что даже самая дешевая лодка из цельного качественно отформованного стеклопластика может выдержать длительные удары и не развалиться на части , что имеет место здесь . Насколько я могу судить , все виденные тут лодки испытали минимум ударных нагрузок и развалились на части . А чего тут удивительного , когда основная часть ламината - шпатлевка ? Всякий раз , когда сюрвейер называет лодку "стеклопластиковой" , он делает предположение , основанное на факте , что в ней нет никаких других материалов кроме как стандартного пенопластового или бальзового заполнителя . Теперь мы имеем образец чего-то иного . Возникло невероятное множество новых материалов , о которых никому ничего неизвестно , но которые демонстрируют несомненные признаки того , что большинства их следует всячески избегать . И хотя все же до сих пор сохраняется вопрос , как можно классифицировать материал этих корпусов , я для себя решил однозначно : я более не считаю их лодками , изготовленными из стеклопластика . Потому как по факту они ими не являются . Я могу также с уверенностью констатировать , что это будет иметь глубокие последствия для владельцев , сюрвейеров , страховых компаний и естественно , самих производителей . Сами того не заметив , мы явно вступили в эру лодок из шпатлевки ( the Putty Boat ).
Отвлекаясь от предмета . Применение твердого и хрупкого материала , какой мы видели тут , ведет к тому , что при малейшем ударе , испытываемым корпусом , этот материал растрескивается . Эти трещины не видны снаружи и остаются незамеченными . И рано или поздно после повторения циклических нагрузок человек вдруг окажется перед сюрпризом , когда вся конструкция вдруг разрушится . Даже без учета водопоглощения и последующих химических изменений. Что совсем плохо , когда я теперь смотрю на лодку , то не могу гарантированно сказать , каков материал корпуса . У меня просто нет метода это узнать . Все теперь покрыто мраком . Можете называть меня неолуддитом (в 19-м веке в Англии было такое движение противников развития промышленности) , но мои худшие опасения о "высоких технологиях" в серийном судостроении уже оказались реальностью. |
||||||||||||||||
